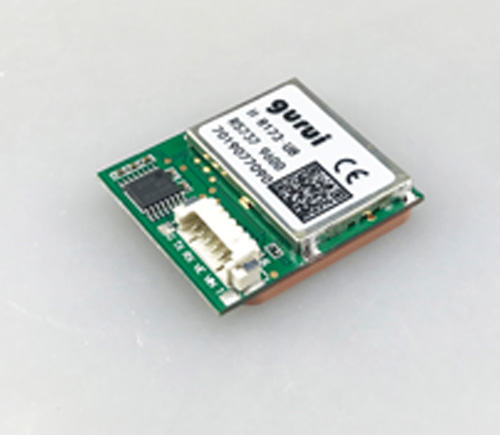

H-8123-U7是一款完整的的GPS模塊（模塊+天線）具有高靈敏度，低功耗和小尺寸的特點。
這款模塊通過內置天線接收信號，通過nmea協議或串行接口自定義協議可以完整的將位置、速度和時間信息等串行數據完整的記錄。
它是基于高性能的特點聯發科MT3333單片機架構其-165dBm跟蹤靈敏度，使其定位覆蓋至城市峽谷和茂密的樹葉環境中，而在這些環境以前的GNSS模塊是不能定位的。
小尺寸和低功耗的特點使它能夠很容易被集成到便攜式設備pnd、手機、相機和汽車導航系統。


概要

主芯片: U-BLOX M8030 72CH

接收頻段:GPS L1

接收頻段:GLONASS L1OF

接收頻段:Galileo E1B/C1

接收頻段:BD2 B1

默認支持 QZSSSBAS

工作模式:1/42/4

特點

▲內置 TCXO 器件在-40℃~+85℃溫度范圍內保持良好的一致性.

▲內建一級 20dB 低噪聲放大器和低損耗濾波器完美支持無源天線.

▲天線端內建高品質 ESD 防護[TVS 管]確保 ESD 達到 8KV 以上[空氣放電].

▲默認支持廣域差分 GPS 增強系統.[S129S137….廣域增強衛星]

▲默認內建 FLASH能夠根據客戶要求修改模塊工作狀態及輸出數據設置 .

定位性能

<2.5m[Autonomous][50%]

<2m[SBAS]

速率：<0.1m/s；方向:<0.5Degrees

授時精度:30us

參照坐標系:WGS-84

最大海拔高度:50000 米

最大速度:500m/s

加速度:＜4g

電性能: 其它參數

跟蹤靈敏度:-160dBm 標準時鐘脈沖：0.25Hz~10MHz

捕獲靈敏度:-146dBm 定位更新速率：1Hz~5Hz

冷啟動時間:30s[平均] UART 端口界面[默認]

溫啟動時間:30s[平均] USB 端口界面[不增加單價][驅動請咨詢我部]

熱啟動時間:1s[平均] RS232 端口界面[增加單價]

AGPS[網絡輔助星歷數據]:3s 數據速率：9600bps[可選 4800，38400]

TIMEMARK 脈沖:0.25Hz~1KHz寬度可調

可選項默認 1Hz100ms]

操作溫度:

-40℃ to +85℃

封裝尺寸:

25.0*28.0*7.5mm

接口電性能:

寬電壓范圍:主電源為+3.5V~+5.5V自備 RTC 電源

內建 25*25*2mm 無源陶瓷天線.可選 4MM 陶瓷天線。
