GPS接收天線的作用，是將衛星來的無線電信號的電磁波能量變換成接收機電子器件可攝取應用的電源。
我司的GPS天線是由陶瓷天線體和有源放大器組成。
采用塑膠外殼封裝，具有防水防潮的特點，該產品體積小巧，天線底部裝有磁鐵，安裝使用方便。

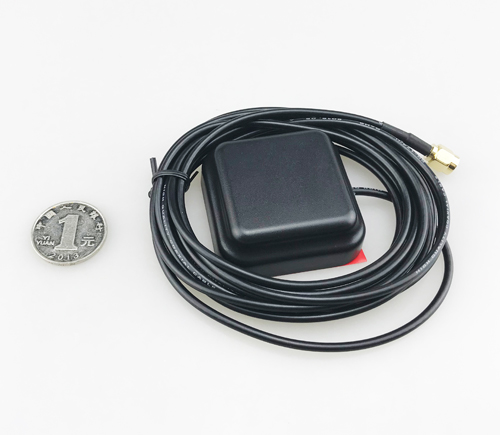

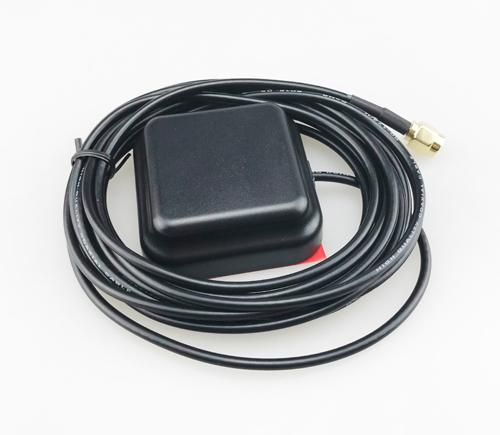

一產品外觀

外型尺寸Sizeyle="white-space:pre"> 48*37*15yle="white-space:pre"> 固定方式Mountingyle="white-space:pre"> 磁性Magnetic

粘貼sticking

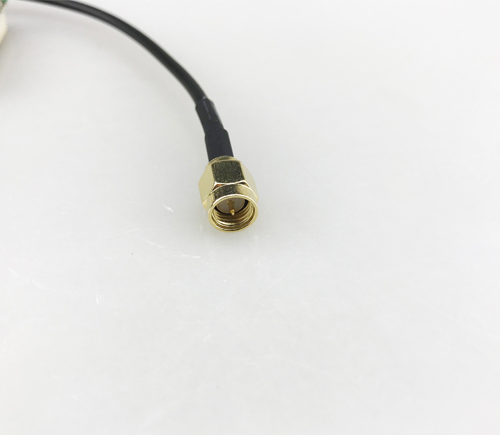

重量Weightyle="white-space:pre"> ＜110(克)gramyle="white-space:pre"> 連接器型號Connectoryle="white-space:pre"> SMA直頭

外殼顏色Coloryle="white-space:pre"> 黑Blackyle="white-space:pre"> 電纜Cable（64編）yle="white-space:pre"> RG174  3meters

二．工作條件

     溫度Temperature：-40℃～+85℃

     濕度Humidity：  95﹪～100﹪

三．儲藏條件

     溫度Temperature：-40℃～+85℃

     濕度Humidity：  95﹪～100﹪

四．天線特性

NOyle="white-space:pre"> 項目 (Item)yle="white-space:pre">

特性(Specifications)yle="white-space:pre"> PostEnvironmental Tolerance(環境試驗后允許附加誤差)

1yle="white-space:pre"> 接收頻率范圍（MHz）

Range of Receiving Frequencyyle="white-space:pre"> 1575.42±1.1yle="white-space:pre"> ±2.5

2yle="white-space:pre"> 中心頻率(30*30m㎡蔽時)

Center Frequency(MHz)

（with 30mmSpuareGND plane）yle="white-space:pre"> 1575.42yle="white-space:pre"> ±3.0

3yle="white-space:pre"> 帶寬 Band Width(MHz)

(Retum Loss≤-10dB)yle="white-space:pre"> ≥10yle="white-space:pre"> ±0.5

4yle="white-space:pre"> 駐波比V.S.W.R(in Center Frequency)yle="white-space:pre"> ≤1.5yle="white-space:pre"> ±0.5

5yle="white-space:pre"> 增益Gain (Zenith)(dBi typ)

(with 70mmSquare GND plane)yle="white-space:pre"> 4.5yle="white-space:pre"> ±0.5

6yle="white-space:pre"> 軸比 Axial Ratio

(with 70mm Square GND plan)yle="white-space:pre"> 3.0dByle="white-space:pre"> ±0.2

7yle="white-space:pre"> 偏振方式 Polarizationyle="white-space:pre"> 右旋圓極化

Right-Handed Circularyle="white-space:pre"> ----

8yle="white-space:pre"> 特性阻抗Impedance(Ω)yle="white-space:pre"> 50yle="white-space:pre"> ----

9yle="white-space:pre"> 頻率溫度系數(ppm/℃)

Frequency Temperature Coefficientyle="white-space:pre"> 0±10yle="white-space:pre"> ----

五．放大器特性

  項目 (Item)yle="white-space:pre">     特性 (Specifications)

1yle="white-space:pre"> 頻率范圍yle="white-space:pre"> 1575.42MHz

2yle="white-space:pre"> 放大器增益yle="white-space:pre"> 28dB±1

3yle="white-space:pre"> 駐波比yle="white-space:pre"> ＜1.5

4yle="white-space:pre"> 噪聲系數yle="white-space:pre"> ≤2.0dB

5yle="white-space:pre"> 直流電壓yle="white-space:pre"> 2.7-3.6V

6yle="white-space:pre"> 直流電流yle="white-space:pre"> 13mA
