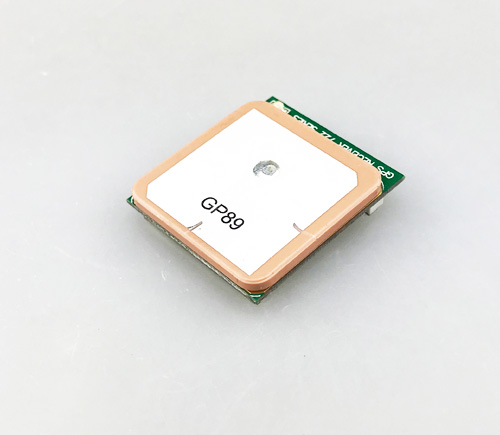

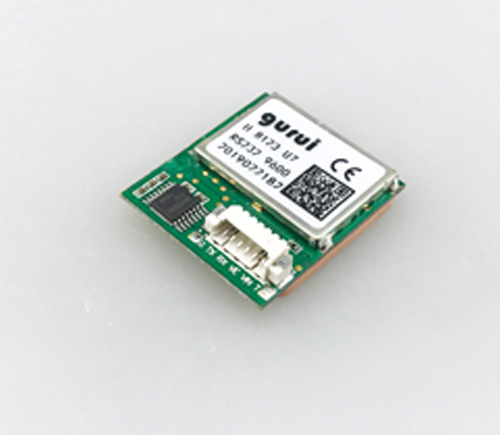

H-8123-U7是一款完整的的GPS模塊（模塊+天線）具有高靈敏度，低功耗和小尺寸的特點。
這款模塊通過內置天線接收信號，通過nmea協議或串行接口自定義協議可以完整的將位置、速度和時間信息等串行數據完整的記錄。
它是基于高性能的特點聯發科MT3333單片機架構其-165dBm跟蹤靈敏度，使其定位覆蓋至城市峽谷和茂密的樹葉環境中，而在這些環境以前的GNSS模塊是不能定位的。
小尺寸和低功耗的特點使它能夠很容易被集成到便攜式設備pnd、手機、相機和汽車導航系統。


概要 特點

主芯片:U-BLOX G7020                          ▲ 內置TCXO器件在-40℃~+85℃溫度范圍內保持良好的一致性.

接收頻段:GPS L1                                    ▲ 內建一級20dB低噪聲放大器和低損耗濾波器完美支持無源天線.

接收頻段:GLONASS L1OF                    ▲ 天線端內建高品質ESD防護[TVS管]確保ESD達到8KV以上[空氣放電].

接收頻段:Galileo E1B/C1                      ▲ 默認支持廣域差分GPS增強系統.[S129S137….廣域增強衛星]

接收通道:56CH                                       ▲ 默認內建EEPROM能夠根據客戶要求修改模塊工作狀態及輸出數據設置

定位性能

<2.5m[Autonomous][50%]

<2.0m[SBAS]

速率:＜0.1m/s;方向:<0.5Degrees

授時精度:30ns

參照坐標系:WGS-84

最大海拔高度:50000米

最大速度:500m/s

型號:

最大速度:500m/s

加速度:＜4g

電性能: 其它參數

跟蹤靈敏度:-161dBm 標準時鐘脈沖:0.25Hz~10MHz

捕獲靈敏度:-147dBm 定位更新速率:1Hz~10Hz

冷啟動時間:30s[平均] UART端口界面[默認]

溫啟動時間:30s[平均] USB端口界面[不增加單價][驅動請咨詢我部]

熱啟動時間:1s[平均] RS232端口界面[增加單價]

AGPS[網絡輔助星歷數據]:3s 數據速率:9600bps[可選480038400]

TIMEMARK脈沖:0.25Hz~1KHz寬度可調

[可選項默認1Hz100ms]

操作溫度:

-40℃ to +85℃

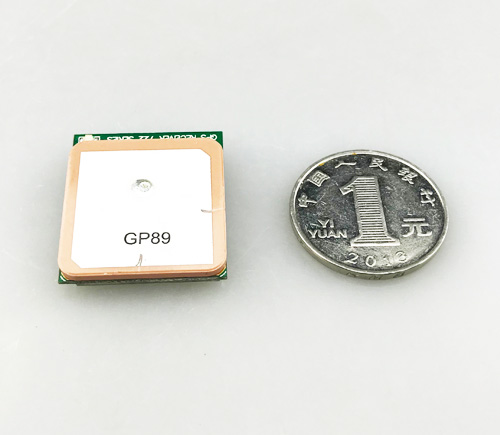

封裝尺寸:

25.0*28.0*7.5mm

接口電性能:

寬電壓范圍:主電源為+3.3V~+5.5V自備RTC電源

內建25*25*2mm無源陶瓷天線可選4mm陶瓷天線
